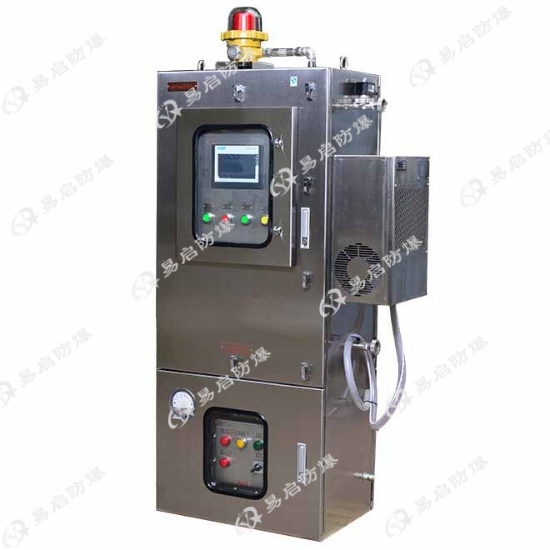

上下腔防爆正壓柜
——“上腔控氣
、下腔裝電”，讓普通元件在 1 區
、2 區也能安全運行

Ex pxb IIC T6 Gb / Ex tD A21 IP66 雙認證
，上下分腔設計，上腔 50~400 Pa 正壓守護
，下腔可任意裝配 PLC
、變頻器、UPS 等大功率元件
，免隔爆外殼
、免復雜布線，即裝即用
。

一
、產品定義
上下腔防爆正壓柜（又稱上下式防爆正壓柜、PXK 系列）將柜體劃分為上下兩個**腔體：
? 上腔：正壓主腔
，持續通入潔凈空氣或氮氣
，維持 50~400 Pa 微正壓，阻止外部**性氣體或粉塵進入
，內部可安裝普通配電元件
；
? 下腔：副腔，安裝正壓控制系統
、**模塊
、進出線端子及用戶電纜，與上腔通過密封隔板和氣道隔離
，維護互不干擾
。
整機依據 GB3836.5、IEC60079-2 設計
，適用于 Zone 1
、Zone 2 及 20/21/22 區 。

二
、結構與功能亮點
1. 上下分區
，布局合理
? 上腔集中裝載大功率變頻器、軟啟動器
、斷路器
、PLC 等；
? 下腔**布置氣路
、自控元件和電纜
，避免交叉干擾，方便檢修
。

2. 智能正壓控制
? 預吹掃 5 倍腔體容積 → 建立 150~900 Pa 運行壓力 → 實時補氣/排氣
；
? 差壓 <50 Pa 自動斷電
，>1000 Pa 自動泄壓，門開斷電
，多重聯鎖。

3. 高防護殼體
? 2 mm 冷軋鋼或 304/316L 不銹鋼
，表面拋丸噴塑
；
? IP65/IP66，WF2/C5-M 防腐
，鹽霧 1000 h 無銹
；
? 雙層門 + 鋼化玻璃視窗，免開蓋即可觀察儀表
。

4. 大功率散熱
? 持續通風型：氣流帶走熱量
，適合 630 kW 變頻器；
? 泄漏補償型：密封優
、耗氣低 ≤1 m3/h
；
? 可選防爆空調或熱交換器，-40 ℃~+60 ℃ 全工況
。

5. 模塊化定制
? 額定電壓：AC 220/380/415/660 V
；電流 100 A~1000 A；
? 可集成 UPS
、ATS
、觸摸屏、遠程 4G/RS485 通訊
；
? 落地
、壁掛、琴臺式
、戶外雨棚式任意選型
。

三、技術參數（典型型號 BXPK-SX-630）

| 項目 | 參數 |
|---|---|
| 防爆標志 | Ex pxb IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |
| 額定電壓 | AC 380 V（可定制 220/415/660 V） |
| 額定電流 | 630 A（** 1000 A） |
| 運行正壓 | 150~900 Pa（＞900 Pa 自動排氣
，＜150 Pa 自動補氣） |
| 臨界正壓 | ＜50 Pa 自動斷電
，＞1000 Pa 自動泄壓 |
| 氣源 | 0.2~1.0 MPa 潔凈空氣或氮氣，流量 ≥10 m3/h |
| 工作溫度 | -20 ℃~+40 ℃（-40 ℃~+60 ℃ 定制） |
| 防護等級 | IP66 |
| 殼體材質 | 304 不銹鋼（可選碳鋼） |
| 外形尺寸 | 800×600×2200 mm（可按圖非標） |
| 安裝方式 | 落地式（叉車孔 + 膨脹螺栓） |

四
、典型應用場景
? 石油化工：煉油催化裂化主風機
、加氫循環氫壓縮機 500 kW 變頻柜；
? 天然氣：LNG 接收站**外輸泵
、門站 SCADA 控制中心
；
? 煤化工：煤氣化爐鎖斗循環泵 400 kW 軟啟動器；
? 制藥/食品：潔凈區恒溫恒濕空調 PLC 柜
、粉塵環境下的包裝線
；
? 海洋平臺：鉆井泥漿泵 VFD
、海水提升泵配電；
? 軍工**：導彈發射井指揮系統
、艦船**庫 UPS 柜
。

五、安裝與維護
1. 安裝：預埋基礎→叉車就位→膨脹螺栓固定→接氣源→電纜溝進線→接地→24 h 內完成投運
；
2. 維護：季度檢查密封圈
、差壓傳感器、泄壓閥
；年度復測絕緣
、隔爆面、氣源過濾器
。

六
、認證與服務
? 防爆合格證、CCC
、ATEX
、IECEx、船級社 CCS 全套文件
；
? 7×24 h 遠程診斷
，48 h 現場響應，10 年備件共享倉
。

上下腔防爆正壓柜用“上腔正氣
、下腔電器”的雙腔設計，把普通電氣元件裝進一臺會呼吸的鋼鐵保險箱
，讓 1 區
、2 區及 21/22 區的大功率控制從此安全、散熱
、維護一步到位
。
產品名稱：正壓型防爆電氣控制柜
規格型號：BXPK
防爆等級：Ex d ib px IIB T4 Gb，Ex d i bpx IIC T4 Gb
產品特點：
1. 箱體采用上下分腔結構,上腔為正壓腔
，內裝用戶所需的電器元件和防爆必須的檢壓傳感系統
、通風布氣系統、氣壓調節系統;下腔為輔腔
，面板裝正壓控制系統防爆箱,防爆電源自切換系統
、防爆**系統、防爆壓力顯示系統
2. 箱體有進出氣源連接口,
3. 箱體內部有發熱量大的原件
，如大功率變頻器或者制動電阻等
，側面可以安裝防爆機柜空調，用來降低正壓腔的溫度
，滿足內部元器件工作在適宜的溫度
4. 具有開機前自動換氣
、換氣延時
、自動補氣、自動控制正壓范圍的運行功能
。
5. 操作使用簡單方便
，換氣結束即進去“正壓運行”狀態。
6. 具有正壓保護(上
、下限)
、聲光**、正壓臨界下限自動斷電
、開門斷電、緊急手動斷電等安全連鎖保護功能
。
7. 產品采用**鋼板折疊焊接成型,前門上下腔均可以打開操作;
8. 材質為冷軋鋼板或不銹鋼材質
。
